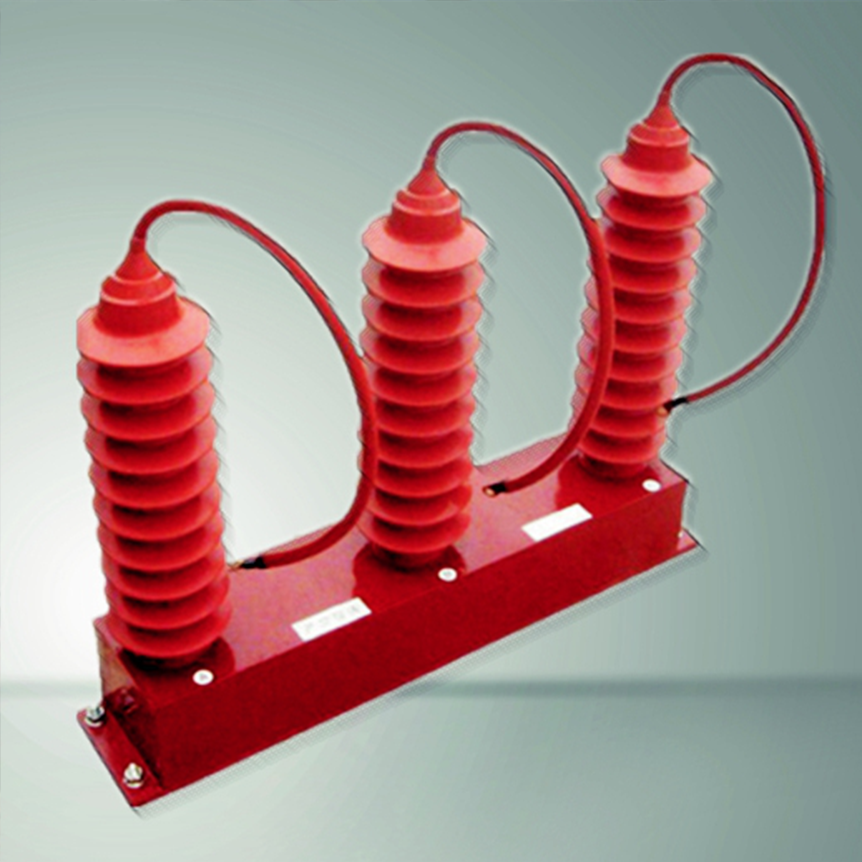

HCY700过电压保护器
13855152705
立即预约
产品参数
我知道了
产品详情

一、 产品用途

HCY700系列三相组合式过电压保护器主要用于发电、供电和用电企业的电力电网中。用来保护变压器、开关、母线、电动机等电气设备,可限制大气过电压及各种开关引起的操作过电压,对相间和相对地的过电压均能起到可靠的限制作用。

二、 结构/特点

三相组合式过电压保护器的电气原理如图(1)所示,图中FR为氧化锌非线形电阻,CG为放电间隙,由于采用对称结构,其中任意三个可分别接入A、B、C三相,另一个接地线。

三相组合式过电压保护器具有下面的一些特点:

1. 用氧化锌非线性电阻和放电间隙的结构,使两者互为保护。放电间隙使氧化锌电阻的荷电率为零,氧化锌电阻的非线性特性又使放电间隙动作后无续流,放电间隙不再承担灭弧任务,提高了产品的使用寿命。

2. 采用四星形接法,对相间和相对地的过电压均能起到可靠的限制作用。可将相间过电压大大降低,保护的可靠性大为提高。

3.在各种电压波形下放电值均相等,不受各种操作过电压波形的影响,过电压保护值准确,保护性能优良。

4.使用环境温度为-400C~+600C,海拔高度小于2000m。

三、型号说明

1.保护对象:A-电动机 ;B-发电机、变压器、母线线路、开关   ; C- 并联补偿电容器; O-电机中性点;

2.持续运行电压:允许持久地施加在TBP相间及相对地的工频电压有效值;

3.外套类型:F硅橡胶外套;

4.使用环境:W为户外型,无‘W’只适用于户内;

5.附加功能:“J”或“IM 为过电压动作记数器,(只适用于户内型TBP);

6.采用高压电缆外引结构,因此,对外引电缆长度“L”及线鼻子孔经“φ”要求,由用户在订货时注明。

四、技术参数
